當前位置：Home > 產品中心 > 精密角接觸球軸承 > 高精高速角接觸球軸承 > H719系列

HSS71900
HSS71901
HSS71902
HSS71903
HSS71904
HSS71905
HSS71906
HSS71907
HSS71908
HSS71909

產品特點
結構圖
規格

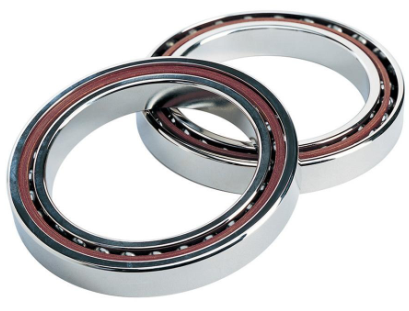

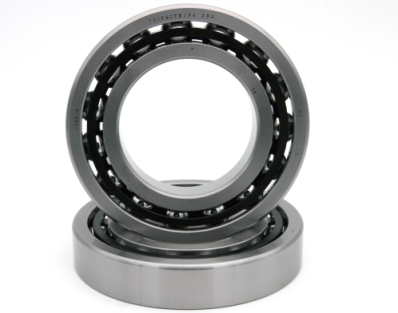

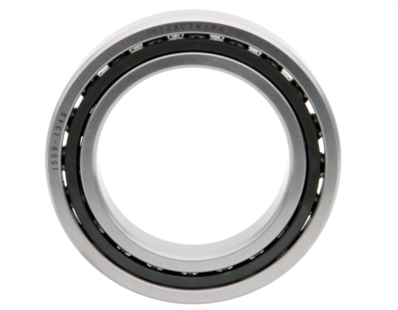

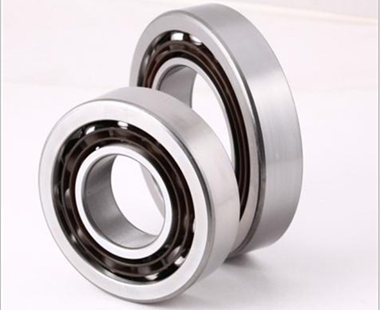

YDPB高精度高速角接觸球軸承 H719系列；HC719系列；H70系列；HC70系列；B70系列

1、結構特點: 采用小球設計的高速系列;

2、套圈材料：采用國產高純凈軸承鋼，配合特殊的熱處理工藝，冷處理工藝以及材料改性技術，使得該系列軸承疲勞壽命大幅度提高。

3、接觸角: 分15o和25o，成對使用可承受軸向負荷和徑向負荷或合成負荷。

4、保持架：外圈引導的酚醛樹脂夾布膠木保持架；可長期在80°以下穩定工作。

5、滾動體材質：鋼球（H719,H70,B70）陶瓷球（HC719,HC70）一般中高速工況推薦選用鋼球，高速及特殊工況可選用陶瓷球。

6、速度因子: 滾動體為鋼球時（H719,H70,B70）

油脂潤滑 DmN≤1200000 即極限轉速N≤1200000/Dm

Dm—軸承中徑油（***少量）潤滑 DmN≤1800000

滾動體為陶瓷球時（HC719,HC70）

油脂潤滑 DmN≤1400000 即極限轉速N≤1400000/Dm

Dm—軸承中徑油（***少量）潤滑 DmN≤2200000

7、適用范圍: 此類軸承適用范圍很廣；主要用于高轉速，高精度旋轉等工況，例如：數控加工中心主軸，磨削用高速電主軸，磨床砂輪主軸，高速精密機械等?？商峁╊A(yù)裝油脂的密封式軸

型號	尺寸			〆15o		〆25o		保持架
	尺寸			極限轉速		極限轉速
	ID	OD	B	額定承載	脂油	額定承載	脂油
	ID	OD	B	Cr Cor	脂油	Cr Cor	脂油
HSS71900	10	22	6	2.9?? 1.8	69000?? 109000	2.7?? 1.7	66000?? 90000	膠木
HSS71901	12	24	6	3.2??? 2.2	62000? 94000	3.1?? 2.1	55000?? 84000	膠木
HSS71902	15	28	7	4.8?? 3.4	52000?? 79000	4.6?? 3.2	49000?? 74000	膠木
HSS71903	17	30	7	5.1?? 3.8	49000?? 74000	4.8?? 3.6	44000?? 66000	膠木
HSS71904	20	37	9	7.4?? 5.8	39000?? 59000?	7.0?? 5.6	37000?? 55000	膠木
HSS71905	25	42	9	7.6?? 6.5	33000? 49000	7.2?? 6.2	29000?? 44000	膠木
HSS71906	30	17	9	8.0?? 7.6	29000?? 44000	7.6?? 7.2	25000?? 39000	膠木
HSS71907	35	55	10	11?? 10.9	25000?? 39000	10.4?? 10.3	19000?? 33000	膠木
HSS71908	40	62	12	14?? 14.2	19000?? 33000	13.3?? 13.5	17000?? 29000	膠木
HSS71909	45	68	12	14.7? 16.1	17000??? 29000	13.9?? 15.2	16000?? 27000	膠木
HSS71910	50	72	12	19?? 21.2	16000?? 27000	17.9?? 20.1	14000?? 23000	膠木
HSS71911	55	80	13	23.7?? 27.4	14000?? 23000	22.4?? 26	13000?? 21000	膠木
HSS71912	60	85	13	24.8?? 30.3	13000??? 21000	23.3?? 28.7	12000?? 19000	膠木
HSS71913	65	90	13	25.1? 31.9	12000?? 19000	23.6?? 30.2	11000?? 18000	膠木
HSS71914	70	100	16	34.5?? 43.3	11000?? 18000	32.6?? 41.2	10000?? 17000	膠木
HSS71915	75	105	16	25?? 45.6	10000?? 17000	?33??? ? 43.2	8500??? 15000	膠木
HSS71916	80	110	16	35.5?? 47.8	9000?? 16000	33.5?? 45.3	8000?? 14000	膠木
HSS71917	85	120	18	46.5?? 61.9	8500?? 15000	43.8?? 58.6	7500?? 13000	膠木
HSS71918	90	115	18	47.2?? 64.8	8000?? 15000	20.4?? 31.6	7500?? 13000	膠木
HSS71919	95	130	18	47.9?? 67.8	8000? 14000	45.2?? 64.1	7000?? 12000	膠木
HSS71920	100	140	20	60.4?? 84.4	7500?? 13000	56.9?? 79.9	7000?? 12000	膠木
HSS71921	105	145	20	61.4?? 88.2	7000?? 12000	57.8?? 83.5	6500?? 11000	膠木
HSS71922	110	150	20	62.3?? 91.9	6500?? 11000	58.7???? 87	6000?? 10000	膠木
HSS71924	120	165	22	73.7?? 107.6	6000?? 10000	69.5?? 101.9	5700?? 9000	膠木
HSS71926	130	180	24	76.3?? 117.1	5700?? 9000	71.9?? 110.9	5000?? 8000	膠木
HSS71928	140	190	24	78.9?? 126.4	5000?? 8000	74.4?? 119.7	4600?? 7500	膠木
HSS71930	150	210	28	118.2?? 175.1	4600?? 7500	111.4? 165.8	4000?? 6500	膠木
HSS71932	160	220	28	123.3?? 191.2	4000?? 6500	116.5?? 181.1	?3800?? ? 6000??	膠木
HSS71934	170	230	28	125.7?? 200.0	3800?? 6000	118.5?? 189.4	3300?? 5300	膠木
HSS71936	180	250	33	159.7?? 249.1	3500?? 5700	150.6?? 235.9	3000?? 5000	膠木
HSS71938	190	260	33	162.8?? 260.8	3300?? 5300	153.5?? 247.0	2800?? 4600	膠木
HSS71940	200	280	38	198.4?? 311.4	2800?? 4600	187.1?? 394.9	2600?? 4300	膠木
HSS71944	220	300	38	206.6?? 341.1	2600?? 4300	194.8?? 323.0	2200?? 3800	膠木
HSS71948	240	320	38	225???? 310	2300?? 3500	212?? 300	2200?? 3300	膠木
HSS71952	260	360	46	281?? 425	2100?? 3100	265?? 400	2000?? 2900	膠木
HSS71956	280	380	46	282?? 425	2101?? 3100	266?? 400	2001?? 2900	膠木
HSS71960	300	420	56	283?? 425	2102?? 3100	267?? 400	2002?? 2900	銅
HSS71964	320	440	56	284?? 425	2103?? 3100	268?? 400	2003?? 2900	銅
HSS71968	340	460	56	285?? 425	2104?? 3100	269?? 400	2004?? 2900	銅
HSS71972	360	480	56	286?? 425	2105?? 3100	270?? 400	2005?? 2900	銅
HSS71976	380	520	65	287?? 425	2106?? 3100	271?? 400	2006?? 2900	銅
HSS71980	400	540	65	288?? 425	2107?? 3100	272?? 400	2007?? 2900	銅
HSS71984	420	560	65	289?? 425	2108?? 3100	273?? 400	2008?? 2900	銅
HSS71988	440	600	74	290?? 425	2109?? 3100	274?? 400	2009?? 2900	銅
HSS71992	460	620	74	291?? 425	2110?? 3100	275?? 400	2010?? 2900	銅
